动态规划

动态规划(dynamic programming), 是一种求解多阶段决策过程最优化问题的算法。 核心思想就是: (1),将一个大问题拆解成一堆子问题，(2),求解出子问题的解，存储起来当再次需要求解此问题时候可以被重复利用，避免重复的计算过程。 能够使用DP必须满足下面三个特征:
(1), 最优子结构性质。一个问题的最优解包含其子问题的最优解。
(2), 重叠子问题性质。在求解子问题的过程中，会有大量的子问题的是重复的，可以将子问题的结果存储，后续直接查询，避免重复计算。 (3), 无后效性。子问题的解只与之前的阶段有关，与后面的阶段无关。

1 算法解释

对于序列比对问题，我们想知道两个序列之间的存在的差异，首先我们想了解全局比对的差异。 对于全局比对，前人开发出Needleman-Wunsch算法，该算法是基于动态规划的全局比对算法。

\[ F(i, j)=max \left\{ \begin{aligned} F(i-1, j-1) + s(x_i, y_j) \\ F(i-1, j) + s(x_i, -) \\ F(i, j-1) + s(-, y_j) \end{aligned} \right. \]

\(F(i-1, j-1) + s(x_i, y_j)\) 前半部分\(F(i-1, j-1)\)表示前面\(i-1\)和\(j-1\)比对计算完成的情况下， 比对两条序列的当前碱基\(x_i\)和\(y_j\), \(s(x_i, y_j)\)表示当前的替换分数。

\(F(i-1, j) + s(x_i, -)\) 前半部分\(F(i-1, j)\)表示前面\(i-1\)和\(j\)比对计算完成的情况下， 比对\(x\)序列的当前碱基\(x_i\)和\(y\)序列空白\(-\), \(s(x_i, -)\)表示\(x\)序列当前碱基和gap的替换分数。

\(F(i, j-1) + s(-, y_j)\) 前半部分\(F(i, j-1)\)表示前面\(i\)和\(j-1\)比对计算完成的情况下，
比对\(y\)序列的当前碱基\(y_j\)和\(x\)序列空白\(-\), \(s(-, y_j)\)表示\(y\)序列当前碱基和gap的替换分数。

2 罚分矩阵

常见的罚分矩阵有几种：

• 等价矩阵：碱基相同为1，不同为0

• 转换-颠换矩阵：嘌呤(AG)之间为转换，嘧啶(TC)之间为转换，嘧啶和嘌呤之间为颠换

• BLAST矩阵：碱基相同为5，碱基不同为-4

NCBI Blast matrices

这里实现的代码采用自定的一个矩阵，具体如下：
对角线为自身比对上的分数0，即match。
嘌呤A/G之间比对分数为2，即mismatch。
嘧啶T/C之间比对分数为2，即mismatch。
嘧啶(T/C)和嘌呤(A/G)之间的比对分数为4, 即mismatch。
空白罚分为8，即gap。
Gap一般分2种:
Gap opening(只有出现一个就罚分)，
Gap extension(在一空位的扩大，拓展空位罚分，长度越长，罚分越多)

1
2
3
4
5
6
7
8

# 因为我们采用的是正数罚分矩阵，
# 所以最佳比对是罚分最小的
   A  T  G  C  -
A  0  4  2  4  8
T  4  0  4  2  8
G  2  4  0  4  8
C  4  2  4  0  8
-  8  8  8  8  8

3 全局比对python实现

1
2
3
4
5
6
7

alphabet = ['A', 'T', 'G', 'C']
score = [[0, 4, 2, 4, 8],
         [4, 0, 4, 2, 8],
         [2, 4, 0, 4, 8],
         [4, 2, 4, 0, 8],
         [8, 8, 8, 8, 8]]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

import numpy as np

def globalAlignment(x, y):
    """
    Needleman-Wunsch algorithm
    x : (str) sequence a
    y : (str) sequence b
    """
    # 创建一个距离矩阵，记录比对过程
    D = []
    # 初始化矩阵，全部填充0
    for i in range(len(x)+1):
        D.append([0] * (len(y)+1))


    # 初始化第一列，都填上空白的罚分，随着位置累加
    for i in range(1, len(x)+1):
        # 二维数组的第二索引为0
        D[i][0] = D[i-1][0] + score[alphabet.index(x[i-1])][-1]

    # 初始化第一行,都填上空白的罚分，随着位置累加
    for j in range(1, len(y)+1):
        # 二维数组的第一索引为0
        D[0][j] = D[0][j-1] + score[-1][alphabet.index(y[j-1])]

    # 填充剩余的矩阵
    for i in range(1, len(x)+1):
        for j in range(1, len(y)+1):
            # 水平距离，x(i)和y(j-1)比对上，yj位置gap罚分
            # D[i][j-1]未知，后一项罚分已知
            distHor = D[i][j-1] + score[-1][alphabet.index(y[j-1])]
            # 垂直距离，x(i-1)和y(j)比对上，xi位置gap罚分
            # D[i-1][j]未知，后一项罚分已知
            distVer = D[i-1][j] + score[alphabet.index(x[i-1])][-1]
            # 对角线距离，x(i-1)和y(j-1)比对上，xi和yj错配罚分
            # D[i-1][j-1]未知，后一项罚分已知
            distDiag = D[i-1][j-1] + score[alphabet.index(x[i-1])][alphabet.index(y[j-1])]
            # 取最小值的比对路线，记录比对值, 该值在后续上面的三个距离计算中重复使用，避免循环暴力递归
            # 这里才是动态规划算法的核心所在。
            D[i][j] = min(distHor, distVer, distDiag) # 即问题分解成上述三个子问题，罚分最小才是最佳比对,视罚分函数而定
    # 返回右下角的值, 最佳的比对值
    return D, D[-1][-1]

1
2
3
4
5
6
7
8

x = 'TATGTCATGC'
y = 'AATGTCATGC'
D, value = globalAlignment(x,y)
import numpy as np
d = np.array(D)
np.diagonal(d)
print(value)
print(D)

4 局部比对

在生物学序列比对中，由于内含子或者motif的因素的存在，我们常常需要算出局部最佳的比对情况， 类似最大子串问题，因此需要局部比对，前人实现了smith-waterman算法来解决这个问题。 和全局比对相比，局部比对在算法上只有一点不同。

\[ F(i, j)= max \left\{ \begin{aligned} F(i-1, j-1) + s(x_i, y_j) \\ F(i-1, j) + s(x_i, -) \\ F(i, j-1) + s(-, y_j) \\ 0 \end{aligned} \right. \]

5 局部比对python实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

import numpy

def costFunction(xc, yc):
    ''' 自定义一个罚分矩阵
    2 to match, -6 to gap, -4 to mismatch
    '''
    # 比对上match
    if xc == yc:
        return 2
    # 空白 gap
    if xc == '-' or yc == '-':
        return -6
    # 错配 mismatch
    return -4

def localAlignment(x, y, s):
    '''
    Smith-Waterman algorithm
    Calculate local alignment values of sequences x and y using
    dynamic programming.  Return maximal local alignment value.
    '''
    # 初始化二维数组记录子问题的解
    D = numpy.zeros((len(x)+1, len(y)+1), dtype=int)
    # 开始循环比对
    for i in range(1, len(x)+1):
        for j in range(1, len(y)+1):
            # 这里选最大值是因为match的罚分是正数, gap和mismatch的是负数
            D[i, j] = max(D[i-1, j-1] + s(x[i-1], y[j-1]), # 对角线，  前i-1和j-1比对完成, 计算i,j位置的罚分
                          D[i-1, j  ] + s(x[i-1], '-'),    # 垂直方向，前i-1和j比对完成，计算i和gap的罚分
                          D[i  , j-1] + s('-',    y[j-1]), # 水平方向，前i和j-1比对完成，计算gap和j的罚分
                          0)                               # 空值
    argmax = numpy.where(D == D.max()) # 最大值的索引
    return D, int(D[argmax])

x, y = 'GGTATGCTGGCGCTA', 'TATATGCGGCGTTT'
D, best = localAlignment(x, y, exampleCost)
print(D)
print("Best score=%d, in cell %s" % (best, numpy.unravel_index(numpy.argmax(D), D.shape)))

SAM flag

SAM文件是二进制比对文件，其中FLAG值记录了该read的比对信息。 FLAG巧妙地采用二进制来存储信息，解读FLAG即可确定read属性，所以samtools常常依据FLAG来过滤处理SAM/BAM。

Python code

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

import argparse

def parse_args():
    parser = argparse.ArgumentParser()
    parser.add_argument('-i', '--input', type=int, required=True,
                           help='flags in SAM')
    return parser.parse_args()


def flags_cal(flag: int):
    falgs = [0x1, 0x2, 0x4, 0x8, 0x10, 0x20, 0x40, 0x80, 0x100, 0x200, 0x400, 0x800]
    flags_dict = {
        0x1: ['PAIRED', '..paired-end (or multiple-segment) sequencing technology'],
        0x2: ['PROPER_PAIR', '..each segment properly aligned according to the aligner'],
        0x4: ['UNMAP', '..segment unmapped'],
        0x8: ['MUNMAP', '..next segment in the template unmapped'],
        0x10: ['REVERSE', '..SEQ is reverse complemented'],
        0x20: ['MREVERSE', '..SEQ of the next segment in the template is reversed'],
        0x40: ['READ1', '..the first segment in the template'],
        0x80: ['READ2', '..the last segment in the template'],
        0x100: ['SECONDARY', '..secondary alignment'],
        0x200: ['QCFAIL', '..not passing quality controls'],
        0x400: ['DUPLICATE', '..PCR or optical duplicate'],
        0x800: ['SUPPLEMENTARY', '..supplementary alignment']
        }
    binary = bin(flag)
    index_falgs = list(map(int, list(binary[2:][::-1])))
    index_list = []
    hex_list = []
    print()
    print(f'Flags: {flag}')
    print()
    print("Hex\tDec\tProperty\tInformation")
    Props = []
    for index,i in enumerate(index_falgs):
        if i == 1:
            index_list.append(index_list)
            hexs = falgs[index]
            ints = int(hexs)
            info = flags_dict[hexs]
            Props.append(info[0])
            print("{:<#x}\t{:<5d}\t{:<11s}\t{:<50s}".format(hexs, ints, info[0], info[1]))
            # print("%#x %s %s %s "%(hexs, hexs, info[0], info[1]))
    print()
    print("{}\t{:<5d}\t{}".format(hex(flag), flag, ",".join(Props)))


if __name__ == '__main__':
    args = parse_args()
    flags_cal(args.input)

执行程序即可解析

1
2
3
4
5
6
7
8
9
10
11
12

$ python flags_explain.py -i 1294
Flags: 1294

Hex	Dec	Property	Information
0x2	2    	PROPER_PAIR	..each segment properly aligned according to the aligner
0x4	4    	UNMAP      	..segment unmapped
0x8	8    	MUNMAP     	..next segment in the template unmapped
0x100	256  	SECONDARY  	..secondary alignment
0x400	1024 	DUPLICATE  	..PCR or optical duplicate

0x50e	1294 	PROPER_PAIR,UNMAP,MUNMAP,SECONDARY,DUPLICATE

htslib

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

/*! @abstract the read is paired in sequencing, no matter whether it is mapped in a pair */
#define BAM_FPAIRED        1
/*! @abstract the read is mapped in a proper pair */
#define BAM_FPROPER_PAIR   2
/*! @abstract the read itself is unmapped; conflictive with BAM_FPROPER_PAIR */
#define BAM_FUNMAP         4
/*! @abstract the mate is unmapped */
#define BAM_FMUNMAP        8
/*! @abstract the read is mapped to the reverse strand */
#define BAM_FREVERSE      16
/*! @abstract the mate is mapped to the reverse strand */
#define BAM_FMREVERSE     32
/*! @abstract this is read1 */
#define BAM_FREAD1        64
/*! @abstract this is read2 */
#define BAM_FREAD2       128
/*! @abstract not primary alignment */
#define BAM_FSECONDARY   256
/*! @abstract QC failure */
#define BAM_FQCFAIL      512
/*! @abstract optical or PCR duplicate */
#define BAM_FDUP        1024
/*! @abstract supplementary alignment */
#define BAM_FSUPPLEMENTARY 2048

GFF/GTF是基因组注释中常用的文件格式，两者的主要差别在最后一列。 第八列中的frame，用来表示当前特征在CDS编码中的相关信息。

1. frame 可选值

• 0, 0表示当前编码的CDS是从当前特征的第一个碱基开始解码，即该CDS的第一个碱基是完整密码子的第一个碱基。
• 1, 1表示当前编码的CDS是从第二个碱基开始解码，即该CDS的第二个碱基是完整密码子的第一个碱基。
• 2, 2表示当前编码的CDS是从第三个碱基开始解码，即该CDS的第三个碱基是完整密码子的第一个碱基。

2. frame 计算

定义函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

def b(length, frame):
    '''frame calculate formula
    length - frame: 前面的CDS特征长度减去它自己的frame值，表示在前面CDS特征上的第一个完整的密码子开始的长度。
    ((length-frame) % 3): 前面CDS特征3'端最后一个完整密码子之后剩下的碱基数。
    (3- ((length-frame) % 3)): 是除去特征的3'端所代表的碱基后，密码子中剩余的碱基数目。
    (3- ((length-frame) % 3)) % 3: 把3变成0，因为三个碱基组成一个完整的密码子，1和2保持不变。

    params:
      length: previous feature length (5'->3')
      frame: previous feature frame (5'->3')
    return:
       next feature frame
    '''
    return (3- ((length-frame) % 3)) % 3

def cal_frame(lengths, strand):
    if strand == '-':
        lengths = lengths[::-1]
    frames = []
    for i in range(len(lengths)):
        if i == 0:
            frames.append(0)
        else:
            frame = b(lengths[i-1], frames[i-1])
            frames.append(frame)

    return frames

if __name__ == '__main__':
    # + example
    # length_list = [169,101,123,186,222,154,150,89,204,108,135,132,133,93,126,126,144,129,161]
    # strand = "+"

    # - example
    length_list = [278,778,231]
    strand = '-'
    print(cal_frame(length_list, strand))

对于正链 +

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

$ cat Araport11_GFF3_genes_transposons.Mar92021.correct.gff | grep AT1G01950.1 | awk '$3~/CDS/'
Chr1	Araport11	CDS	325473	325641	.	+	0	ID=AT1G01950:CDS:1;Parent=AT1G01950.1;Name=ARK2:CDS:1
Chr1	Araport11	CDS	325913	326013	.	+	2	ID=AT1G01950:CDS:2;Parent=AT1G01950.1;Name=ARK2:CDS:2
Chr1	Araport11	CDS	326106	326228	.	+	0	ID=AT1G01950:CDS:3;Parent=AT1G01950.1;Name=ARK2:CDS:3
Chr1	Araport11	CDS	326332	326517	.	+	0	ID=AT1G01950:CDS:4;Parent=AT1G01950.1;Name=ARK2:CDS:4
Chr1	Araport11	CDS	326594	326815	.	+	0	ID=AT1G01950:CDS:6;Parent=AT1G01950.1;Name=ARK2:CDS:6
Chr1	Araport11	CDS	326931	327084	.	+	0	ID=AT1G01950:CDS:7;Parent=AT1G01950.1;Name=ARK2:CDS:7
Chr1	Araport11	CDS	327237	327386	.	+	2	ID=AT1G01950:CDS:8;Parent=AT1G01950.1;Name=ARK2:CDS:8
Chr1	Araport11	CDS	327488	327576	.	+	2	ID=AT1G01950:CDS:9;Parent=AT1G01950.1;Name=ARK2:CDS:9
Chr1	Araport11	CDS	327663	327866	.	+	0	ID=AT1G01950:CDS:10;Parent=AT1G01950.1;Name=ARK2:CDS:10
Chr1	Araport11	CDS	328000	328107	.	+	0	ID=AT1G01950:CDS:11;Parent=AT1G01950.1;Name=ARK2:CDS:11
Chr1	Araport11	CDS	328188	328322	.	+	0	ID=AT1G01950:CDS:12;Parent=AT1G01950.1;Name=ARK2:CDS:12
Chr1	Araport11	CDS	328424	328555	.	+	0	ID=AT1G01950:CDS:14;Parent=AT1G01950.1;Name=ARK2:CDS:14
Chr1	Araport11	CDS	328898	329030	.	+	0	ID=AT1G01950:CDS:17;Parent=AT1G01950.1;Name=ARK2:CDS:17
Chr1	Araport11	CDS	329119	329211	.	+	2	ID=AT1G01950:CDS:18;Parent=AT1G01950.1;Name=ARK2:CDS:18
Chr1	Araport11	CDS	329311	329436	.	+	2	ID=AT1G01950:CDS:19;Parent=AT1G01950.1;Name=ARK2:CDS:19
Chr1	Araport11	CDS	329573	329698	.	+	2	ID=AT1G01950:CDS:20;Parent=AT1G01950.1;Name=ARK2:CDS:20
Chr1	Araport11	CDS	329781	329924	.	+	2	ID=AT1G01950:CDS:21;Parent=AT1G01950.1;Name=ARK2:CDS:21
Chr1	Araport11	CDS	330027	330155	.	+	2	ID=AT1G01950:CDS:22;Parent=AT1G01950.1;Name=ARK2:CDS:22
Chr1	Araport11	CDS	330243	330403	.	+	2	ID=AT1G01950:CDS:23;Parent=AT1G01950.1;Name=ARK2:CDS:23

$ cat Araport11_GFF3_genes_transposons.Mar92021.correct.gff | grep AT1G01950.1 | awk '$3~/CDS/' | awk '{print$5-$4+1}' | xargs | sed 's/ /,/g'

$ # 169,101,123,186,222,154,150,89,204,108,135,132,133,93,126,126,144,129,161
$ # [0, 2, 0, 0, 0, 0, 2, 2, 0, 0, 0, 0, 0, 2, 2, 2, 2, 2, 2]

对于负链 -

1
2
3
4
5
6
7
8
9

$ cat Araport11_GFF3_genes_transposons.Mar92021.correct.gff  | grep AT1G01090.1 | awk '$3~/CDS/'
Chr1	Araport11	CDS	47705	47982	.	-	2	ID=AT1G01090:CDS:3;Parent=AT1G01090.1;Name=PDH-E1 ALPHA:CDS:3
Chr1	Araport11	CDS	48075	48852	.	-	0	ID=AT1G01090:CDS:2;Parent=AT1G01090.1;Name=PDH-E1 ALPHA:CDS:2
Chr1	Araport11	CDS	48936	49166	.	-	0	ID=AT1G01090:CDS:1;Parent=AT1G01090.1;Name=PDH-E1 ALPHA:CDS:1

$ cat Araport11_GFF3_genes_transposons.Mar92021.correct.gff  | grep AT1G01090.1 | awk '$3~/CDS/' | awk '{print$5-$4+1}' | xargs | sed 's/ /,/g'

$ # 278,778,231
$ # [0, 0, 2]

python 函数递归 (recursion)

Python中能使用循环替代递归的尽量使用，但是有时候为了代码的可读性、简洁性必须使用递归。

• 例如求一个嵌套列表的和

  1 2 3 4 5 6 7 8 9

  a = [1,[2,[3,4],5],6,[7,8]] def sumtree(L: list) -> int: total = 0 for x in L: if not isinstance(x, list): total += x # 对于数字直接求和 else: total += sumtree(x) # 递归调用自身，循环子列表 return total

• 阶乘

1
2
3
4
5
6
7
8

# 1*2*3*4*5

def calc_factorial(x: int) -> int:
    if x == 1:
        return 1
    else:
        return (x * calc_factorial(x-1))

递归的优点

• 代码干净整洁，可读性强
• 将复杂的任务分解成简单的子任务

递归缺点

• 递归占用大量内存和时间
• 递归函数调试困难

桑基图是描述一组数据到另一组数据的流向图，可以观察数据流向的比例关系。 冲击图是一种特殊类型的流图。

ggsankey

ggsankey是基于ggplot2开发的一个包，用于可视化桑基图和冲击图。

1
2

# install.packages("devtools")
devtools::install_github("davidsjoberg/ggsankey")

ggsankey 构图元素

- 每一列表示一个stage, 每个stage有若干个node组成 - 相邻两个stage之间的node存在flow流的关系

图形参数

• fill设置填充色，分为node.fii和flow.fill
• color设置边框颜色，可分为node.color和flow.color
• width设置node宽度
• flow.alpha设置flow的透明度
• space设置组内node的间距

测试数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14

library(ggsankey)
library(dplyr)
library(ggplot2)

df <- mtcars %>%
  make_long(cyl, vs, am, gear, carb)

ggplot(df, aes(x = x,
               next_x = next_x,
               node = node,
               next_node = next_node,
               fill = factor(node))) +
  geom_sankey()

• 标注node名称

• 主题设置

  1 2 3 4 5 6 7 8 9 10

  ggplot(df, aes(x = x, next_x = next_x, node = node, next_node = next_node, fill = factor(node), label = node)) + geom_sankey(flow.alpha = .6, node.color = "gray30") + geom_sankey_label(size = 3, color = "white", fill = "gray40") + scale_fill_viridis_d() + theme_sankey(base_size = 18) + labs(x = NULL) + theme(legend.position = "none", plot.title = element_text(hjust = .5)) + ggtitle("Car features")



• geom_alluvial冲击图 冲积图与桑基图非常相似，但节点之间没有空间，并且以y = 0开始，而不是以x轴为中心。

1
2
3
4
5
6
7
8
9

ggplot(df, aes(x = x, next_x = next_x, node = node, next_node = next_node, fill = factor(node), label = node)) +
  geom_alluvial(flow.alpha = .6) +
  geom_alluvial_text(size = 3, color = "white") +
  scale_fill_viridis_d() +
  theme_alluvial(base_size = 18) +
  labs(x = NULL) +
  theme(legend.position = "none",
        plot.title = element_text(hjust = .5)) +
  ggtitle("Car features")

统计学检验的前提条件

大多数统计学检验（相关性，回归，t-test, ANOVA）都需要数据符合正态分布，这些检验也叫参数检验，因为它们依赖数据分布。 在进行参数检验之前，我们要保证这些数据分布的假设能满足；不能满足的话，就进行非参检验。

预安装的R包

1
2
3
4
5
6
7
8

# dplyr
install.packages('dplyr')

# ggpubr
if(!require(devtools)) install.packages("devtools")
devtools::install_github("kassambara/ggpubr")

install.packages("ggpubr")

密度图和QQ图，可视化查看是否满足正态分布

1
2
3
4
5
6
7
8
9
10

library("dplyr")
library("ggpubr")

set.seed(1234)
dplyr::sample_n(ToothGrowth, 10)

library("ggpubr")
ggdensity(ToothGrowth$len,
          main = "Density plot of tooth length",
          xlab = "Tooth length")

1
2

library(ggpubr)
ggqqplot(ToothGrowth$len)

正态性检验

前面可视化的查看是否符合正态分布通常是不可靠的，需要我们进行显著性检验，比较我们的数据分布和正太数据分布的差异。 有两种正态性检验方法：Kolmogorov-Smirnov(K-S)检验和Shapiro-Wilk's 检验。 零假设是：样本的数据分布是正态分布， 检验如果显著，则数据是非正态分布。 注意：正态性检验对样本数量是非常敏感的，小样本数目容易通过正态检验，因此要结合数据的可视化和检验来确定数据的分布。

1

shapiro.test(ToothGrowth$len)

均值比较 （compare means）

在统计学中，我们常常需要比较两组或者多组之间的均值是否存在差异，计算差异的显著性， 同时也要用图形的方式呈现。这里推荐一个比较实用的R包，ggpubr (publication ready plot in ggplot2)。 ggpubr作图上与ggplot2无缝对接，同时也可以添加显著性的P值，对文章发表非常实用。

ggpubr

1
2
3
4
5
6

# Instrall from CRAN
install.packages("ggpubr")

# or from github
if(!require(devtools)) install.packages("devtools")
devtools::install_github("kassambara/ggpubr")

均值比较的方法

1. t检验 T-test (需要假设数据分布为正态分布，有参检验）
2. Wilcoxon test (无参检验）
3. ANOVA test (需要假设数据分布为正态分布，有参检验）
4. Kruskal-Wallis test （无参检验）

作图数据集

1
2
3
4
5
6
7
8
9

> data("ToothGrowth")
> head(ToothGrowth)
   len supp dose
1  4.2   VC  0.5
2 11.5   VC  0.5
3  7.3   VC  0.5
4  5.8   VC  0.5
5  6.4   VC  0.5
6 10.0   VC  0.5

比较两个独立的样本

1
2
3
4
5
6
7

p <- ggboxplot(ToothGrowth, x = "supp", y = "len",
          color = "supp", palette = "jco",
          add = "jitter")
#  Add p-value
p + stat_compare_means()
# Change method
p + stat_compare_means(method = "t.test")

成对样本的比较

1
2
3
4

ggpaired(ToothGrowth, x = "supp", y = "len",
         color = "supp", line.color = "gray", line.size = 0.4,
         palette = "jco")+
  stat_compare_means(paired = TRUE)

多组样本之间的比较（>=2）

1
2
3
4

# Default method = "kruskal.test" for multiple groups
ggboxplot(ToothGrowth, x = "dose", y = "len",
          color = "dose", palette = "jco")+
  stat_compare_means()

1
2
3
4

# Change method to anova
ggboxplot(ToothGrowth, x = "dose", y = "len",
          color = "dose", palette = "jco")+
  stat_compare_means(method = "anova")

• 指定比较组合

  1 2 3 4 5

  my_comparisons <- list( c("0.5", "1"), c("1", "2"), c("0.5", "2") ) ggboxplot(ToothGrowth, x = "dose", y = "len", color = "dose", palette = "jco")+ stat_compare_means(comparisons = my_comparisons)+ # Add pairwise comparisons p-value stat_compare_means(label.y = 50) # Add global p-value



• 指定bar的位置

  1 2 3 4

  ggboxplot(ToothGrowth, x = "dose", y = "len", color = "dose", palette = "jco")+ stat_compare_means(comparisons = my_comparisons, label.y = c(29, 35, 40))+ stat_compare_means(label.y = 45)

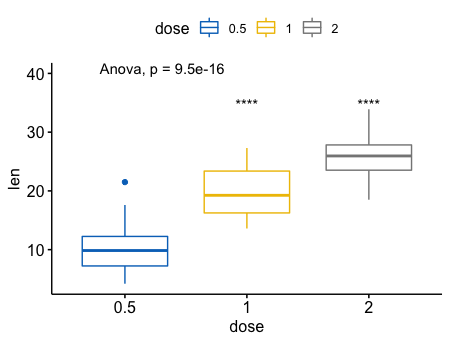

• 指定一个参考，进行多重比较

  1 2 3 4 5 6

  ggboxplot(ToothGrowth, x = "dose", y = "len", color = "dose", palette = "jco")+ stat_compare_means(method = "anova", label.y = 40)+ # Add global p-value stat_compare_means(label = "p.signif", method = "t.test", ref.group = "0.5") # Pairwise comparison against reference



• 对于全局（base-mean），进行多重比较

1
2
3
4
5

ggboxplot(ToothGrowth, x = "dose", y = "len",
          color = "dose", palette = "jco")+
  stat_compare_means(method = "anova", label.y = 40)+      # Add global p-value
  stat_compare_means(label = "p.signif", method = "t.test",
                     ref.group = ".all.")

一个真实的例子 DEPDC1 在proliferation组中显著上调，在Hyperdiploid 和 Low bone disease中显著下调。

1
2
3
4
5
6
7
8
9
10
11
12
13

# Load myeloma data from GitHub
myeloma <- read.delim("https://raw.githubusercontent.com/kassambara/data/master/myeloma.txt")
# Perform the test
compare_means(DEPDC1 ~ molecular_group,  data = myeloma,
              ref.group = ".all.", method = "t.test")

ggboxplot(myeloma, x = "molecular_group", y = "DEPDC1", color = "molecular_group",
          add = "jitter", legend = "none") +
  rotate_x_text(angle = 45)+
  geom_hline(yintercept = mean(myeloma$DEPDC1), linetype = 2)+ # Add horizontal line at base mean
  stat_compare_means(method = "anova", label.y = 1600)+        # Add global annova p-value
  stat_compare_means(label = "p.signif", method = "t.test",
                     ref.group = ".all.")                      # Pairwise comparison against all

指定参数 hide.ns = TRUE, 隐藏ns。

1
2
3
4
5
6
7
8

ggboxplot(myeloma, x = "molecular_group", y = "DEPDC1", color = "molecular_group",
          add = "jitter", legend = "none") +
  rotate_x_text(angle = 45)+
  geom_hline(yintercept = mean(myeloma$DEPDC1), linetype = 2)+ # Add horizontal line at base mean
  stat_compare_means(method = "anova", label.y = 1600)+        # Add global annova p-value
  stat_compare_means(label = "p.signif", method = "t.test",
                     ref.group = ".all.", hide.ns = TRUE)      # Pairwise comparison against all

分页

1
2
3
4
5
6
7
8
9
10

compare_means(len ~ supp, data = ToothGrowth,
              group.by = "dose")

# Box plot facetted by "dose"
p <- ggboxplot(ToothGrowth, x = "supp", y = "len",
          color = "supp", palette = "jco",
          add = "jitter",
          facet.by = "dose", short.panel.labs = FALSE)
# Use only p.format as label. Remove method name.
p + stat_compare_means(label = "p.format")

1

p + stat_compare_means(label =  "p.signif", label.x = 1.5)

• 成对组合在一张图中

  1 2 3 4

  p <- ggboxplot(ToothGrowth, x = "dose", y = "len", color = "supp", palette = "jco", add = "jitter") p + stat_compare_means(aes(group = supp))



1

p + stat_compare_means(aes(group = supp), label = "p.format")

• 在分组后，成对比较

  1 2 3 4 5 6 7 8

  # Box plot facetted by "dose" p <- ggpaired(ToothGrowth, x = "supp", y = "len", color = "supp", palette = "jco", line.color = "gray", line.size = 0.4, facet.by = "dose", short.panel.labs = FALSE) # Use only p.format as label. Remove method name. p + stat_compare_means(label = "p.format", paired = TRUE)



其他图形

柱形图和线图

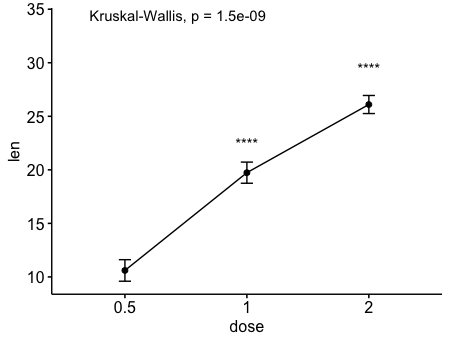

• 一个变量

  1 2 3 4 5 6 7 8 9

  ggbarplot(ToothGrowth, x = "dose", y = "len", add = "mean_se")+ stat_compare_means() + # Global p-value stat_compare_means(ref.group = "0.5", label = "p.signif", label.y = c(22, 29)) # compare to ref.group # Line plot of mean +/-se ggline(ToothGrowth, x = "dose", y = "len", add = "mean_se")+ stat_compare_means() + # Global p-value stat_compare_means(ref.group = "0.5", label = "p.signif", label.y = c(22, 29))



• 两个变量

1
2
3
4
5
6
7
8

ggbarplot(ToothGrowth, x = "dose", y = "len", add = "mean_se",
          color = "supp", palette = "jco",
          position = position_dodge(0.8))+
  stat_compare_means(aes(group = supp), label = "p.signif", label.y = 29)
ggline(ToothGrowth, x = "dose", y = "len", add = "mean_se",
       color = "supp", palette = "jco")+
  stat_compare_means(aes(group = supp), label = "p.signif",
                     label.y = c(16, 25, 29))

逻辑回归的前世今生

与传统的线性回归不同，逻辑回归在传统的线性回归的输出端加上一个logit函数， 使得输出有连续变成离散，每个取值代表不同的类别，从回归任务转成了分类任务， 所以逻辑回归在名字上还保留的回归字眼，但是却成了分类的代表之一。
一句话总结：逻辑回归假设数据分布服从伯努利分布，通过极大似然函数的方法， 运用梯度下降来求解参数，来实现二分类。

1.逻辑回归的基本假设

第一个基本假设

假设数据分布服从伯努利分布。伯努利分布，对于抛硬币来说， \(p\)是硬币为正的概率，\(1-p\)为硬币为负的概率；同样，在逻辑回归的模型中，假设\(h_{\theta}(x)\) 为样本正的概率，\(1-h_{\theta}(x)\)为样本为负的概率。整个模型如下： \[ h_\theta(x;\theta) = p \]

第二个假设

假设样本为正的概率为： \[ p = \frac{1}{1+e^{-\theta^{T}x}} \]

所以最终的表达式为： \[ h_\theta(x;\theta) = \frac{1}{1+e^{-\theta^{T}x}} \]

2.逻辑回归的损失函数

逻辑回归采用最大似然函数作为损失函数。

逻辑回归中\(y\in {0,1}\)。约定\(\hat{y}=P(y=1|x)\)。

对一个样本

可知 \[ P(y|x) = \begin{cases} \hat{y} , y=1, \\ 1 - \hat{y}, y=0 \end{cases} \]

写成一个函数 \[ P(y|x) = \hat{y}^{y}(1-\hat{y})^{1-y} \]

\(\log\)变换不改变函数的单调性，同时乘法变成加法简化计算，所以上式换个马甲，整理如下： \[ \log(P(y|x)) = y\log(\hat{y}) + (1-y)\log(1-\hat{y}) \]

我们的目的就是最大化上述函数，使得模型更加拟合我们的数据。使用梯度下降法来求解，因此需要对上式取反，求最大值转化成求最小值。 \[ L(w,b) = -[y\log\hat{y} + (1-y)\log(1-\hat{y})] \]

全部样本 (training)

在全部训练集m上训练求得全部的损失函数。假设样本独立同分布，概率分布函数为每个样本的连乘。 \[ P(y|x_1,x_2,...,x_m) = \prod_{i=1}^{m} P(y|x_i) \] 上式取对数，连成转化成加法，加速计算，使用极大似然法求得概率最大时对应的参数。 采取一个样本的计算处理，最小化函数取反，得:

\[ J(w,b) = -\sum_{i=1}^{m}y^{i}\log{\hat{y}^i} + (1-y^i)\log({1-\hat{y}^{i}}) \]

ANOVA

ANOVA, "Analysis of Variance",方差分析通常用来进行 三组或者三组以上的独立样本的之间的均值检验。

ANOVA test

方差分析具备的条件 1. 在每个因子水平的数据中，观察值是独立的，随机的获取的。 2. 每个因子的数据是正态分布的。 3. 这些正太分布的数据有相同的方差。

One-way ANOVA test

One-way ANOVA test是独立两个样本t-test均值比较的拓展， 它常常用来进行多组的比较。在one-way ANOVA中，会用一个变量(factor variable) 将数据分成多个组别，然后在来进行One-way方差分析。

One-way 的假设

1. 零假设（Null hypothesis）: 不同组之间的均值无差异。
2. 备择假设（Alternative hypothesis）：至少有一个样本均值和其他的不相同。

Two-way ANOVA

用来判断双因素影响变量，以及两个变量之间的是否能相互影响来相应变量。 这时候来分组的因子变量（factor variable）有2个。

Two-way 假设

零假设： 1. 因子A分成的不同组别之间的均值没有差异 2. 因子B分成的不同组别之间的均值没有差异 3. 因子A和B之间没有相互影响 备择假设： 假设1和2他们的均值不同等。 假设3，A和B之间存在相互作用

tanh

tanh 函数是机器学习常用的一种激活函数，公式如下： \[ f(x) = \frac{e^x-e^{-x}}{e^x+e^{-x}} \] tanh 的函数取值为(-1,1)，相比sigmoid的是(0,1). 两函数的图形形状类似。

求导

根据乘法法则，可知 \[ (uv)^{\prime} = u^{\prime}v + uv^{\prime} \]

所以对于\(tanh(x)\)

\[\begin{equation} \begin{aligned} tanh(x)^{\prime} &= \frac{d}{dx}(\frac{e^x-e^{-x}}{e^x+e{-x}}) \\ &= \frac{1}{e^x+e^{-x}}\frac{d}{dx}(e^x-e^{-x}) + (e^x-e^{-x})\frac{d}{dx}(\frac{1}{e^x+e^{-x}}) \\ &= \frac{e^x+e^{-x}}{e^x+e^{-x}} + (e^x-e^{-x})\frac{1}{(e^x+e^{-x})^2}(-1)(e^x-e^{-x}) \\ &= 1 - (\frac{e^x-e^{-x}}{e^x+e^{-x}})^2\\ &= 1 - (tanh(x))^2 \end{aligned} \end{equation}\]
